question limiteur de pression

Message par seb3521 »

bonjour,

je suis nouveau sur ce forum et je le trouve très intéressant
j'ai un 4506 4RM qui tourne comme une horloge malgré ses 8000h
cette année j'ai regardé le circuit hydraulique de plus près car le relevage et les auxiliaires branchés sur la prise d'huile SE commencent à être poussif

En démontant le limiteur de pression plusieurs questions se posent
Ce limiteur est composé d'un petit tiroir placé dans une chambre qui sépare la HP et le retour d'huile. Au bout du tiroir, un ressort permet de tarer le mouvement du tiroir (donc tarer la pression). De plus une bille se trouve à l'extrémité opposée du tiroir par rapport au ressort. Cette bille passe en force dans la chambre et je me demande à quoi elle peu servir et même si elle doit être là ! ?
Autre question, à l'endroit ou l'étanchéité se fait entre la HP et le retour il n'y a pas de joint alors que l'on devine un logement de joint sur le tiroir...

Si quelqu'un à comprit mon pb et sait me répondre, je suis preneur !

Merci

PS j’ai la RTA et la liste des pièces de rechanges mais mon limiteur ne correspond pas à celui dans les bouquins
Avatar du membre
khd
Membre
Messages : 3448
Enregistré le : 22 sept. 2009, 21:48
Tracteur(s) : Tous en Deutz,et Zetors!!!
-Du D15 A l'Agrotrons 260
-Du 220 au 14145 Zetor
-Et autres marques!
Une bonnes maitrise de!
Zetor 220 de 1965
Prénom : Nico
Localisation : Bas Rhin 67 En alsace,Pays de la bonnes bieres et de la Choucroute!
Contact :

Re: question limiteur de pression

Message par khd »

Une petite photo pour aider a comprendre?Tu appel quoi un limiteur de pression,le distributeur de relevage?
Je comprend pas trop la
-Mecanicien pro Deutz-Fahr et Zetor
(Klockner Humboldt Deutz)
Vente de piece detaché Deutz origine,adaptable
http://forum.deutz-passion.fr/viewtopic.php?f=5&t=1564
Pièces détachées d'origine Zetor neuves,vente en ligne
http://www.edima-67.com/
Avatar du membre
seb3521
Nouveau venu
Messages : 4
Enregistré le : 18 avr. 2011, 22:16
Tracteur(s) : 4506 4RM
Prénom : seb

Re: question limiteur de pression

Message par seb3521 »

le limiteur ce trouve a l'arrivée d'huile sous pression (voir la vue d'ensemble) et il est constitué des pièces qui ce trouve dans le deuxième PDF.
Désolé pour le noir et blanc, mais en couleur ça fais plus de 1Mo !
Fichiers joints
vue d'ensemble.pdf
(601.3 Kio) Téléchargé 353 fois
détail du limiteur.pdf
(430.67 Kio) Téléchargé 334 fois
Avatar du membre
romain63
Membre
Messages : 538
Enregistré le : 01 déc. 2010, 22:53
Tracteur(s) : Dx 3.60 StarCab + Chargeur Mailleux
Prénom : Romain
Localisation : Puy de Dome

Re: question limiteur de pression

Message par romain63 »

c'est le clapet sur le bloc relevage a gauche je pense enfin sur les dx il etait comme ca

ps : autant pour moi ca doit qu'etre le clapet de pression de relevage :cote:
Fichiers joints
Deutz Power !!!!!
Avatar du membre
khd
Membre
Messages : 3448
Enregistré le : 22 sept. 2009, 21:48
Tracteur(s) : Tous en Deutz,et Zetors!!!
-Du D15 A l'Agrotrons 260
-Du 220 au 14145 Zetor
-Et autres marques!
Une bonnes maitrise de!
Zetor 220 de 1965
Prénom : Nico
Localisation : Bas Rhin 67 En alsace,Pays de la bonnes bieres et de la Choucroute!
Contact :

Re: question limiteur de pression

Message par khd »

Exact :ange: :super:
-Mecanicien pro Deutz-Fahr et Zetor
(Klockner Humboldt Deutz)
Vente de piece detaché Deutz origine,adaptable
http://forum.deutz-passion.fr/viewtopic.php?f=5&t=1564
Pièces détachées d'origine Zetor neuves,vente en ligne
http://www.edima-67.com/
Avatar du membre
seb3521
Nouveau venu
Messages : 4
Enregistré le : 18 avr. 2011, 22:16
Tracteur(s) : 4506 4RM
Prénom : seb

Re: question limiteur de pression

Message par seb3521 »

merci romain, mais le "limiteur" dont je parle se trouve du coté gauche, ce doit être le repère 95 sur ton plan.
Enfin bon, la bille que j'ai retrouvé dans le "limiteur" elle doit y être ou pas ???
Avatar du membre
khd
Membre
Messages : 3448
Enregistré le : 22 sept. 2009, 21:48
Tracteur(s) : Tous en Deutz,et Zetors!!!
-Du D15 A l'Agrotrons 260
-Du 220 au 14145 Zetor
-Et autres marques!
Une bonnes maitrise de!
Zetor 220 de 1965
Prénom : Nico
Localisation : Bas Rhin 67 En alsace,Pays de la bonnes bieres et de la Choucroute!
Contact :

Re: question limiteur de pression

Message par khd »

Fait nous une photo stp !!!C'est moin galère!!!
-Mecanicien pro Deutz-Fahr et Zetor
(Klockner Humboldt Deutz)
Vente de piece detaché Deutz origine,adaptable
http://forum.deutz-passion.fr/viewtopic.php?f=5&t=1564
Pièces détachées d'origine Zetor neuves,vente en ligne
http://www.edima-67.com/
Avatar du membre
seb3521
Nouveau venu
Messages : 4
Enregistré le : 18 avr. 2011, 22:16
Tracteur(s) : 4506 4RM
Prénom : seb

Re: question limiteur de pression

Message par seb3521 »

j'ai fais passer 2 pdf, mais voici les photos simples
Fichiers joints

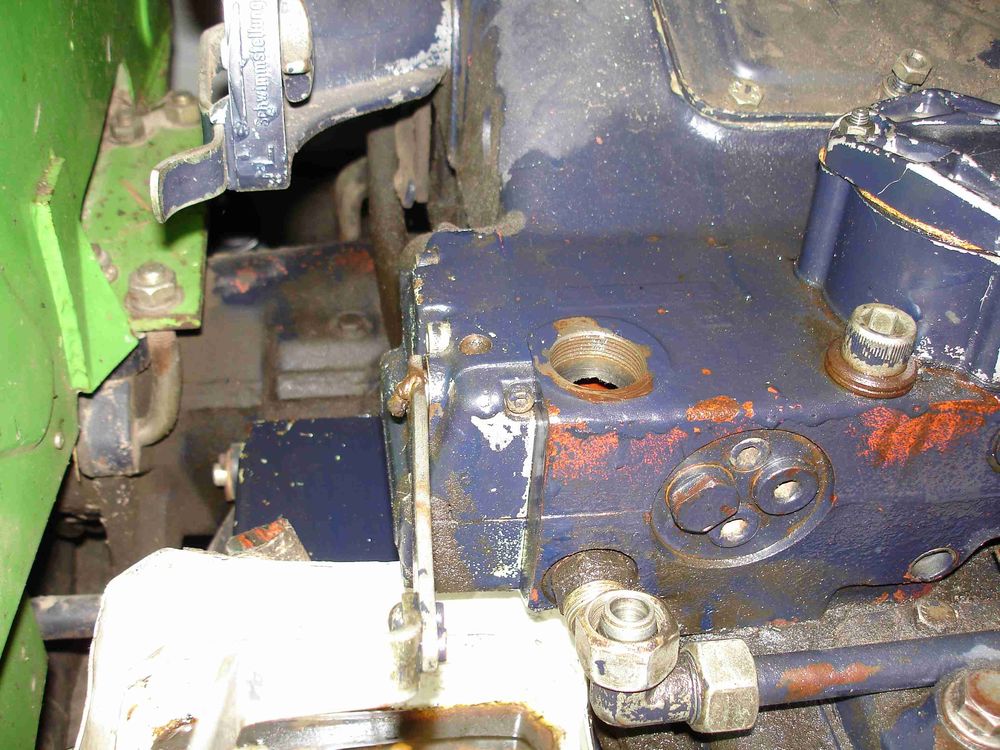

emplacement du limiteur.JPG

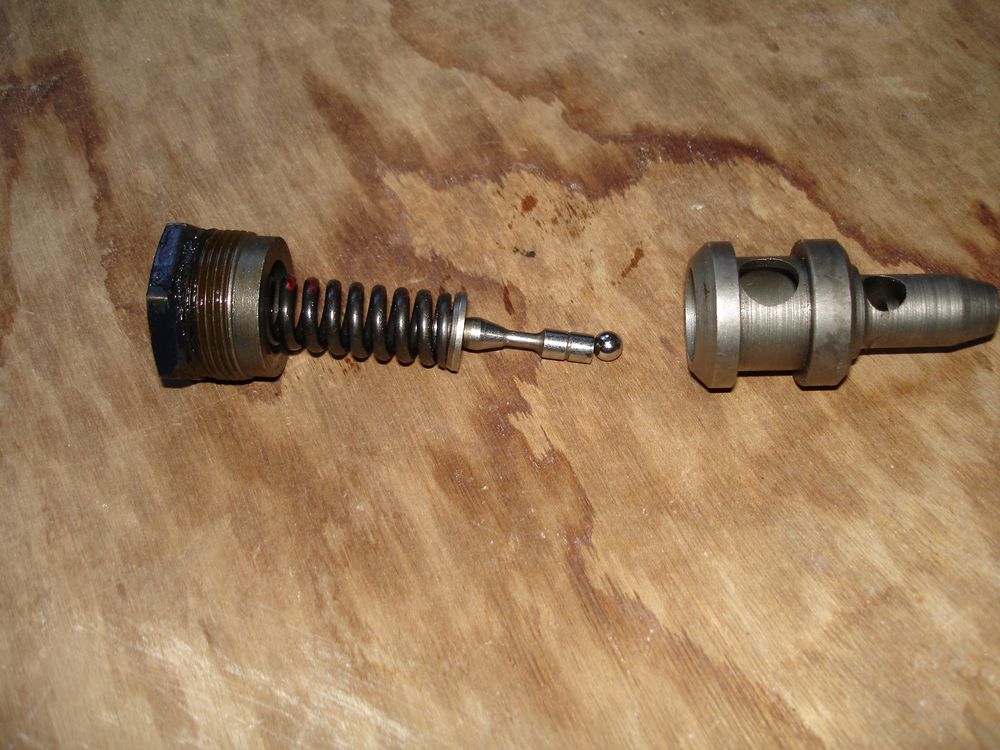

pièces du limiteur.JPG
