Modif distributeur hydraulique sur 6207 6206

Message par **Cobalt50** » 01 févr. 2022, 21:31

Bonsoir à tous

Mon 6207 possède un distributeur hydraulique double effet et plusieurs simple effet. Je souhaiterais rajouter un autre double effet pour un outillage qui le nécessite.

Hors les systèmes de distri en rang d'oignon d'origine Deutz coûtent une fortune et je souhaitais plutôt repartir de zéro :

enlever l'existant qui est complexe avec pas mal de raccords bidouilles , départs et retour multiples que j'ai dû mal à identifier...

installer un bloc récent compact avec tout ce dont j'ai besoin.

Je souhaitais savoir si quelqu'un avait déjà fait la manip. ; Voir déjà si c'est réalisable et que l'on puisse m'orienter pour la réalisation car ce n'est pas si clair dans la compréhension de ce qui part du bloc et ce qui doit y revenir et par où...

merci par avance.

Message par **BKT** » 01 févr. 2022, 23:30

Mets nous des photos des distributeurs, plus compréhensible pour te répondre

Daniel

Message par **Cobalt50** » 02 févr. 2022, 22:55

Bonsoir Daniel

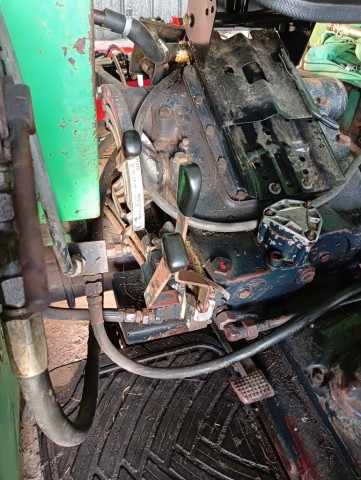

Déjà merci pour ton intérêt .Voici 2 premières photos que j'ai sous la main de mon smartphone, j'en ferai d'autres demain. On y vois de droite à gauche, le double effet, le simple effet puis très peu visible à gauche une autre manette...sur la deuxième photo mon branchement double effet et trois prises femelle dont l'une que j'ai identifiée comme simple effet ( elle lève mon vérin de remorque). Merci

[image

][/img]

Message par **Seba** » 03 févr. 2022, 08:10

Salut à vous,

Ca me semble propre comme montage

pour résumer, t'as 2 distributeurs et 5 prises hydrauliques et un retour à la place de la jauge du réservoir, exact ? Va y avoir du sport, comme on dit

Message par **Cobalt50** » 03 févr. 2022, 08:18

Et oui...je vais ajouter qqs photos supplémentaires pour les détails... déjà comprendre la logique du montage réalisé ça serait déjà bcp pour moi. Car si je commence à y toucher tel que ...y a moyen que ça fasse les grands eaux de Versailles version gras très gras

Message par **thierry 1968** » 03 févr. 2022, 10:15

Bonjour

il faudrait prendre une photo plus en arrière pour voir une vue de l'ensemble

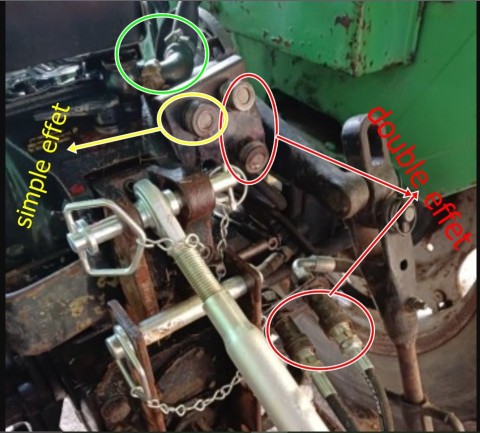

donc tu a bien 1 double effet le plus près du siège et 1 simple effet coté aile , et tu doit avoir 1 vanne 6 voies qui est fixé sur l'aile ( qu'on voit a peine sur la photo )
donc celle ci distribue soit sur le support d'origine ou il y les 3 prises ou soit sur les 2 prises qu'ont voit ou il y a 2 flexibles de branché

et tu a une réserve d'huile hydraulique en supplément

@ seba ; il n'a pas de retour d'huile qui est branché a l'endroit ou il y a la jauge d'origine c'est simplement la durite qui est en entre le réservoir du relevage et la réserve supplémentaire pour faire la communication entre les 2 ( cercle vert sur mes photo )
