Modif distributeur hydraulique sur 6207 6206

[Cobalt50]

Suite et fin.

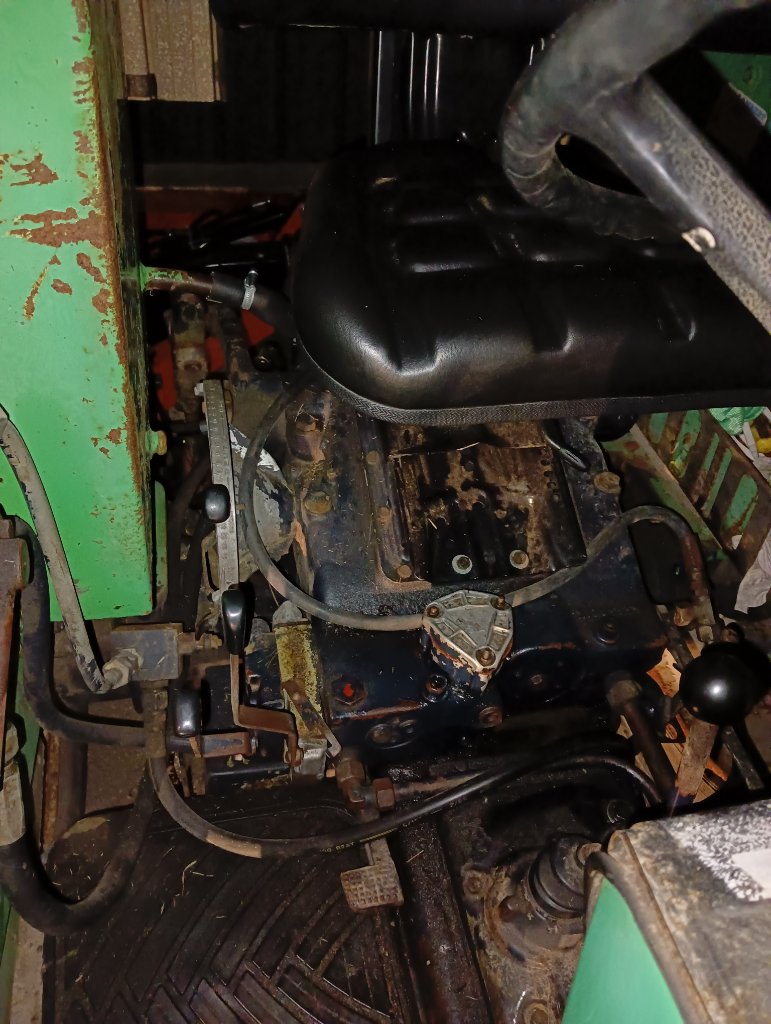

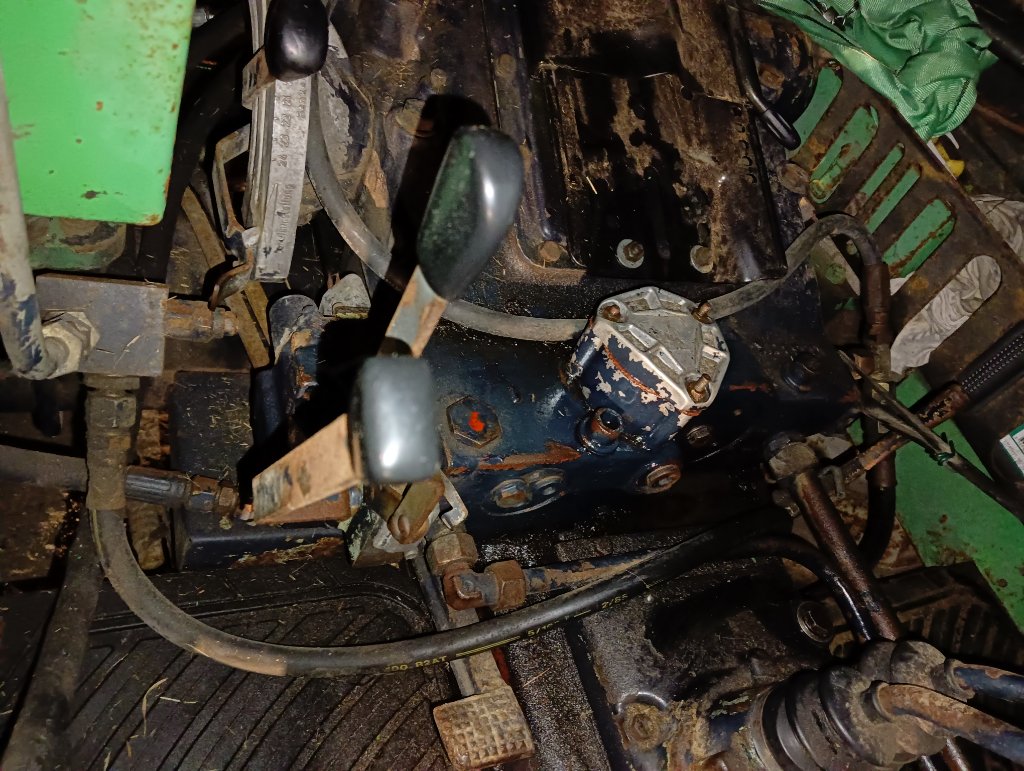

Voici donc le bazar...je coupe où ? . Merci d'avance pour vos suggestions et idées. Si d'autres détails vous manque et nécessite photos ou explications, évidemment je compléterai !

[BKT]

Ça fait un peu une usine à gaz Mac Gyver .......
On peut simplifier, mais l'usage d'une pompe double serait certainement plus judicieux le DE tu veux faire quoi avec

[Cobalt50]

Bonsoir Bkt

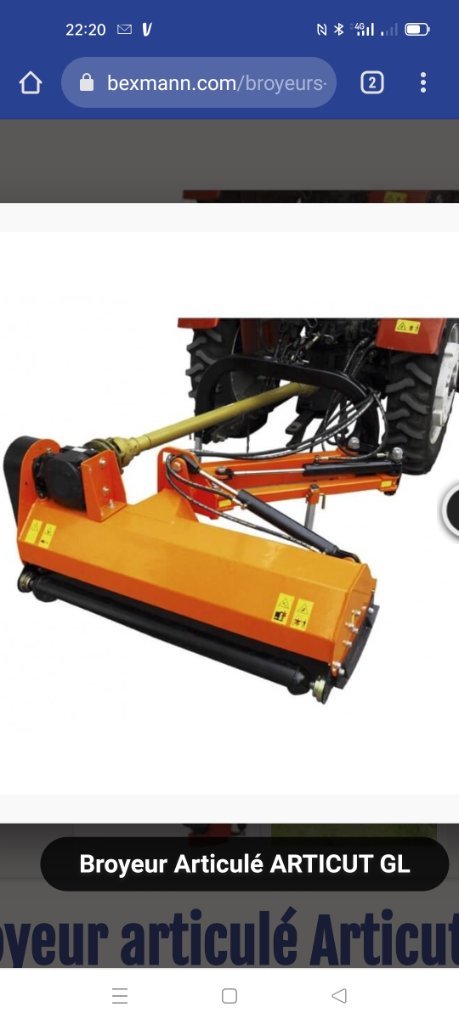

J'ai besoin de double effet pour ça :

[pascal87]

Voila, on y arrive... Avec une simple photo qui montre ton outil objet de la problématique actuelle!
En fait, il te faut un moyen pour commander d'une seule main les deux vérins de ton broyeur.


Actuellement sur ton tracteur il semble qu'il y a tout ce qu'il faut pour que ça fonctionne (deux sorties double effet) mais la commande n'est pas ergonomique - inversion avec la vanne manuelle six voies (en fait 2x trois voies) fixée à l'aile. C'est vrai que ce doit être fastidieux d'agir sans cesse sur deux commandes différentes.

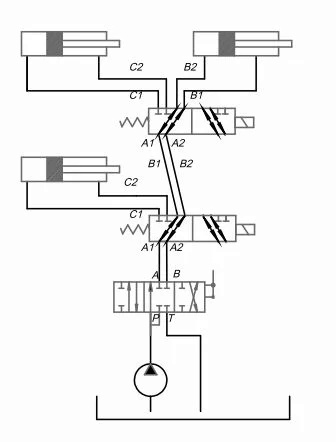

La solution consiste à remplacer la vanne manuelle par une vanne à commande électrique et fixer le bouton inverseur sur le levier du distributeur hydraulique.

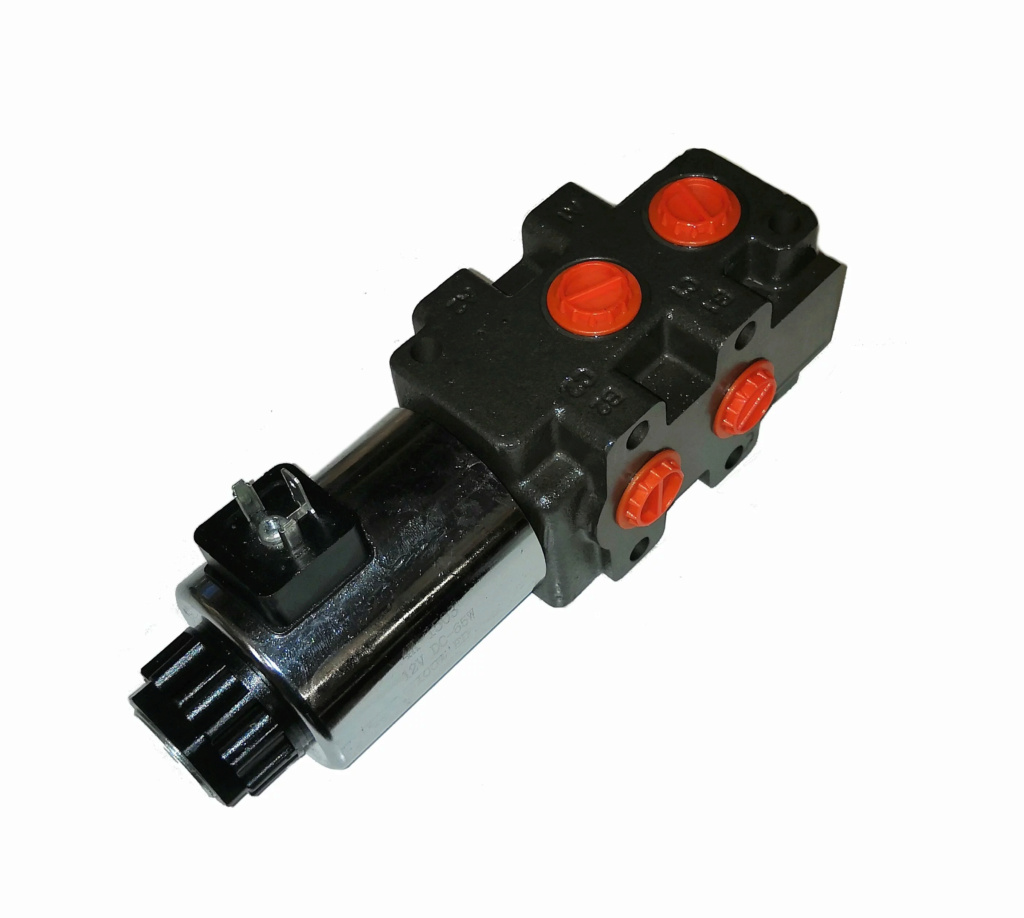

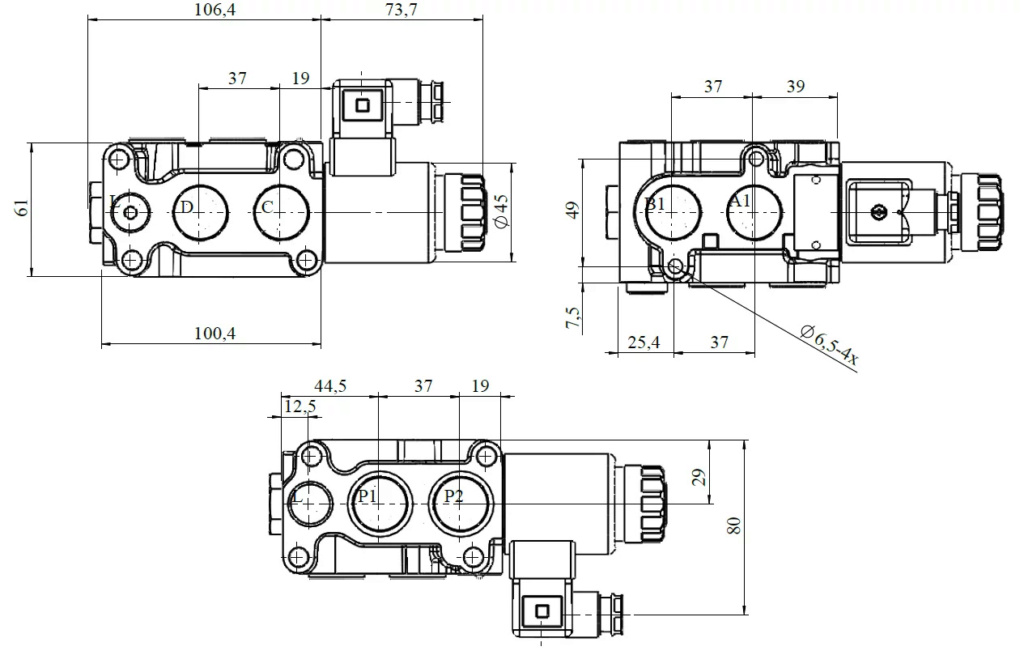

Voici ce qu'il te faut pour remplacer la vanne actuelle.







Ici, le lien correspondant aux photos ci-dessus. Je en fais pas de publicité mais on peut trouver sur ce site de bonnes informations.
https://www.agrizone.net/hydraulique-tr ... k-EALw_wcB

A cela, il faut ajouter un simple interrupteur à levier, fixé directement sur le levier du distributeur hydraulique. Et d'un seul geste, avec la main tu commandes les mouvement des vérins et avec le pouce (par exemple - selon l'interrupteur choisi) tu sélectionne le vérin qui va agir.
A mon idée, il n'y a pas plus simple pour réaliser le système de commande ergonomique et cela, sans trop de modifications de l'installation existante et du même coup, à un cout raisonnable.
En plus, avec ce système, la vanne peut être déplacée si elle gêne à l'endroit ou elle se trouve actuellement.

.

[Cobalt50]

Ouaouh... . Je n'avais pas vu le truc sous cet angle... Merci pour ta contribution ! Par contre je ne crois pas avoir 2 double effets. J'ai bien un simple et un double et ces deux autres blocs à leur droites. En fait j'imaginais sans doute naïvement qu'on pouvait démonter les deux distributeurs sur le côté du siège . Et brancher un bloc avec tout ce qui va bien , virer tout les blocs intermédiaires et rebrancher des départs et arrivés tout beau tout propre ...

[pascal87]

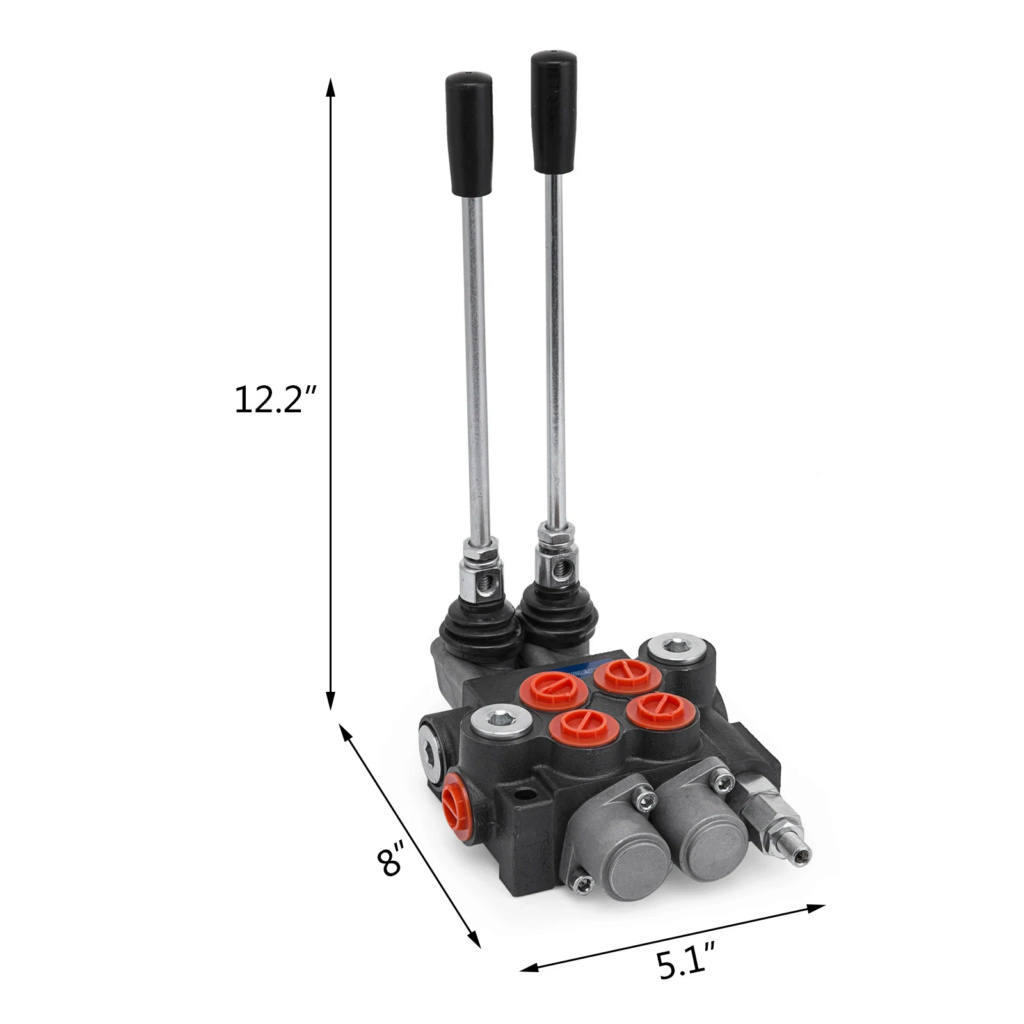

Bien sur, tu peux tout supprimer les distributeurs, remettre une plaque avec un piquage de pression et remettre un bloc de distributeur indépendant dans le genre de celui de la photo ci-après.
Sur ce bloc de deux distributeurs, il y a à droite un limiteur de pression, avec l'entrée de la pression, au milieu, les deux distributeur proprement-dit avec pour chacun deux branchements, un par chambre de vérin. Et enfin à gauche, il y a le raccordement de retour d'huile à la bâche ou réservoir (symbole "T" pour TANK)




Avec ce montage, il y aura autan de tuyau que sur l'installation actuelle. A moins de choisir un bloc distributeur à commande électrique. Et encore, ça ne supprime aucun tuyau, ça permet juste de placer le distributeur à une place autre qu'à côté du siège.

[Cobalt50]

Oui ! Et n'y a t'il pas cette fameuse plaque adaptable avec piquage chez un pro ? Parceque moi la découpe , soudure ou même perçage sur de l'épaisseur...pfffff ça me fatigue déjà ? Les outils vont volés et bye bye ma sérénité du week-end .

[pascal87]

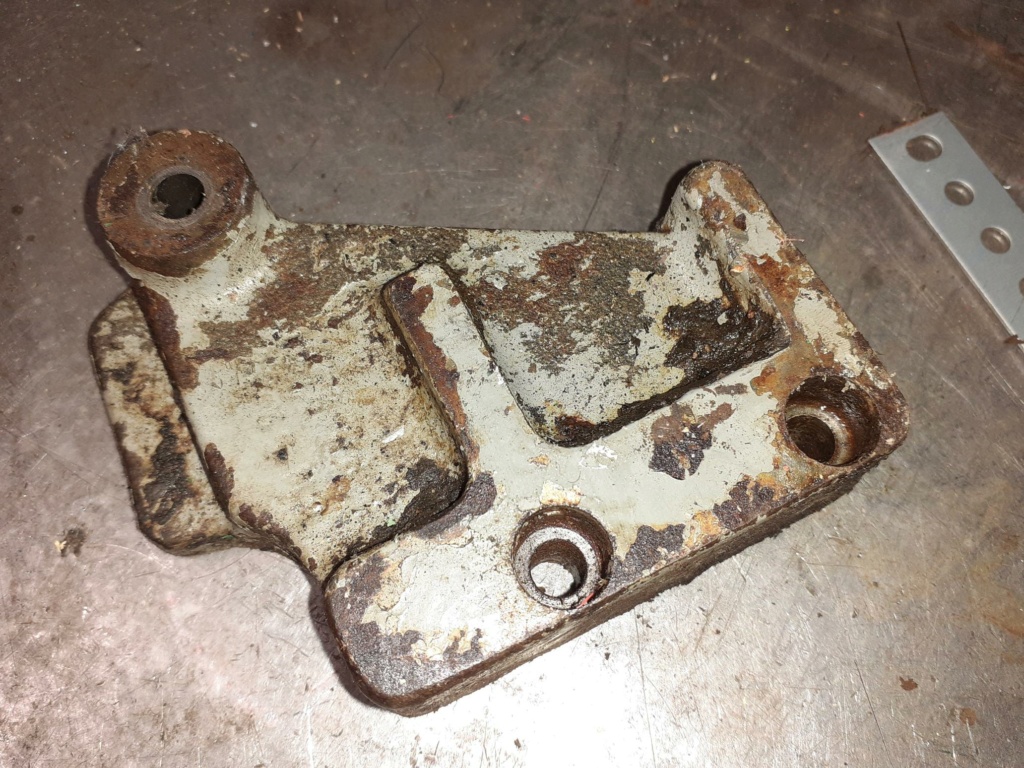

voici à quoi ressemble la plaque qui se met à la place des distributeurs. Elle possède un conduit qui correspond au centre ouvert des distributeurs.

[Cobalt50]

Ok ! Merci . Mon job serait donc de retrouver cette plaque !

[lapoujade34]

Pas mal ce topic. Je m'y pencherais un jour sur mon 6207. Il n'as pas le réservoir additionnel mais je n'y comprenais rien.
