Bonjour à tous,
J'ai démonté plein de choses sur mon agroplus 90s et au moment de rebrancher les électrovannes du distributeur avant je suis embêté car si le fils entrants de la cabine sont bien repérés, il n'en est pas de même des électrovannes du bloc distributeur et pas détrompeur sur les fiches.

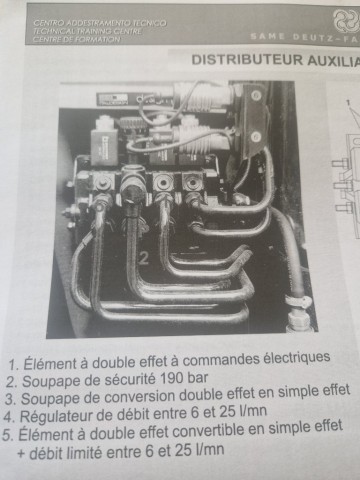

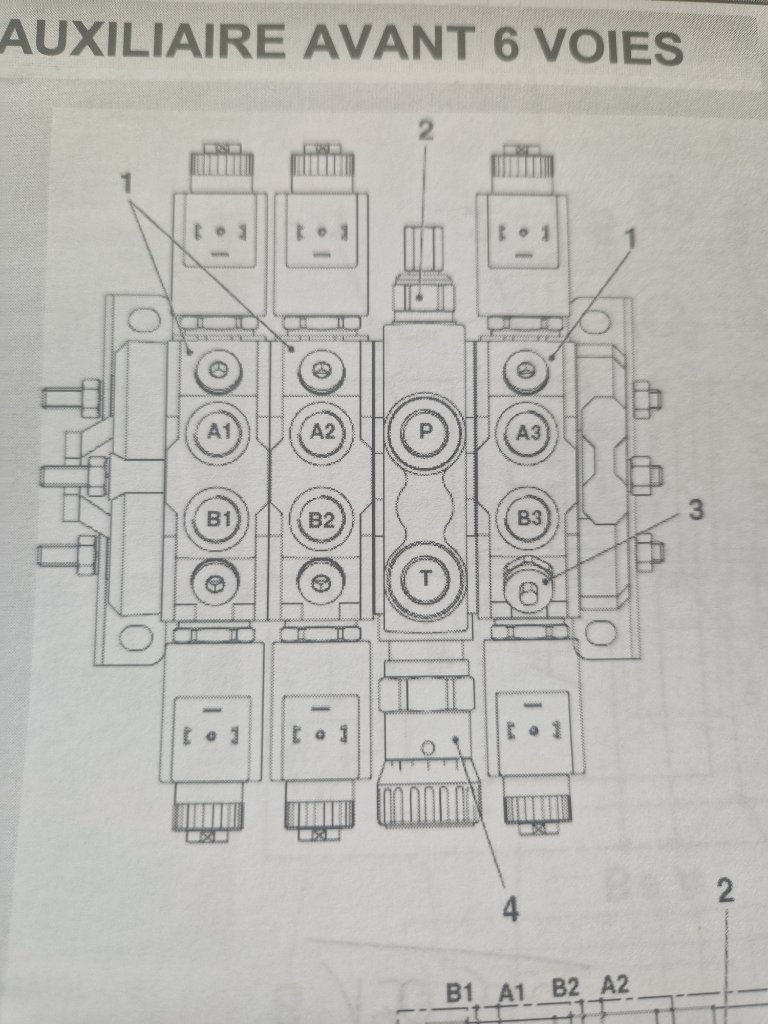

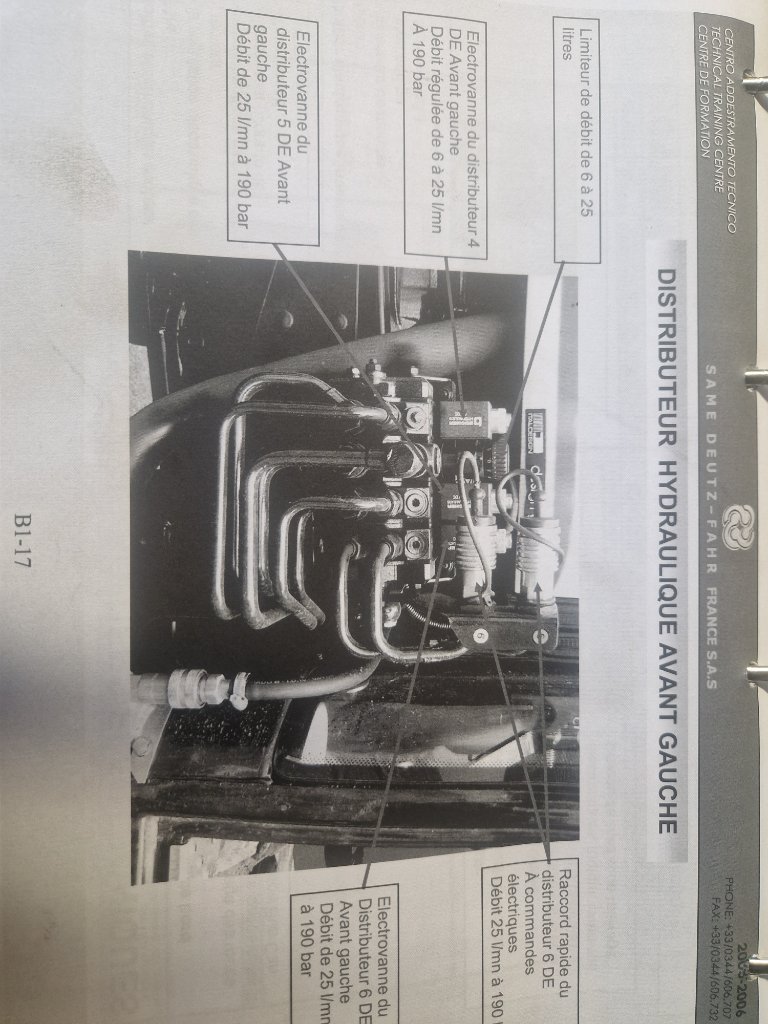

Quelqu'un pourrait il m'aider ? Il s'agit de ce distributeur
bonjour ce ne sont que des bobines où tu risque rie de te tromper soit tu branches un outil avec un vérin double effets (ou troisième point si tu as? )et tufait des essais jusqu'à ce que tes fonctions retrouvent leur places en fonction des commandes
ou tu prend une lampe témoin ou voltmètre et tu testes chaque prise pour y retrouver sa place . dans un premier temps tu vas refaire les paires et ensuite tu connectes face à face.
dans les connecteur tu prends la tension entre les deux broches face à face sans passer par la grosse toute plate.
je ne sais pas si j'ai été clair ???
marty
marty49 a écrit : 25 févr. 2025, 16:47
bonjour ce ne sont que des bobines où tu risque rie de te tromper soit tu branches un outil avec un vérin double effets (ou troisième point si tu as? )et tufait des essais jusqu'à ce que tes fonctions retrouvent leur places en fonction des commandes
ou tu prend une lampe témoin ou voltmètre et tu testes chaque prise pour y retrouver sa place . dans un premier temps tu vas refaire les paires et ensuite tu connectes face à face.
dans les connecteur tu prends la tension entre les deux broches face à face sans passer par la grosse toute plate.
je ne sais pas si j'ai été clair ???
marty
Merci pour ta réponse.
C'est certes une méthode possible, mais il serai plus simple d'avoir les affectations des électrovannes. Je ne comprends pas pourquoi les fils sont repérés et pas les électrovannes.
