Rateau faneur andaineur

[Fidji]

Bonjour,

J'ai un petit problème avec un faneur andaineur IH identique à un SOMECA L11. Ci joint un lien, je n'ai pas encore pris de photo.

http://www.leboncoin.fr/materiel_profes ... tm?ca=10_s

Je n'arrive pas à faire tourner la tourelle de l'entraîneur.
Selon la position de l'entraîneur le râteau si déplace juste derrière le tracteur pour la route, ou se règle en position andaineur.
Mais comment fait-on pour tourner la tourelle. Si quelqu'un possède ce matériel ou la notice ?.

Fidji

[Papounet 82]

Si c'est bien le modèle à entrainement par une roue latérale gonflée, c'est celui-là le "21-9" (rien à voir avec Someca) c'est un boulon avec une rondelle crantée qui bloque sur différentes positions!

[Fidji]

Merci Papounet.

C'est exactement ce modèle là. Ce que je ne comprend pas, c'est la méthode pour faire tourner la tourelle. Est ce ça tourne à la main ou faut'il faire une manoeuvre particulière?.
Ensuite, pour régler la hauteur, j'ai l'impression que sur le mien, il manque un accessoire, peut être une espèce de manivelle.
Est ce que tu as d'autres vues, voir le manuel complet.

[Papounet 82]

La roue posées par terre tu débloques l'écrou, tu soulèves la plaque/rondelle, et tu fais tourner/rouler la roue à la main, jusquau point d'orientation qui te convient!

Le réglage de hauteur: se fait avec une manivelle qui se verrouille d'un coté, et une tringle commande l'autre coté en même temps!

[Fidji]

Bonsoir,

Je ne comprends pas bien. Si j'enlève le gros écrou, c'est l'ensemble roue + le contrepoids qui tombe ?. J'ai déjà démonté pour remplacer les ressorts à l'intérieur.

Pour ce qui est de la manivelle, elle n'y est pas et je ne vois pas ou elle se manœuvre.

[Papounet 82]

Sur cette annonce l'on voit bien le mécanisme de réglage de hauteur:
http://www.leboncoin.fr/materiel_profes ... tm?ca=16_s

Une autre vue ou l'on voit la manivelle qui commande un renvoi d'angle à vis sans fin et couronne, articulée sur l'axe qui traverse le bati, lui-même porteur d'un fer plat commandant la roue avant et la tringle, qui rejoint le mécanisme de la roue arrière:



Pour le réglage sur la vue du post précédent, en bas tu as une graduation (en demi-lune) t'indiquant: RATELAGE/FANAGE, et au tout début TRANSPORT en plus petit!!
C'est là qu'il te faut dévisser jusqu'à pouvoir dégager la plaque/rondelle crantée de manière à changer la position/oriantation de la roue,,,,, sans dévisser à font, et avec le rateau posé dessus!!!

[Fidji]

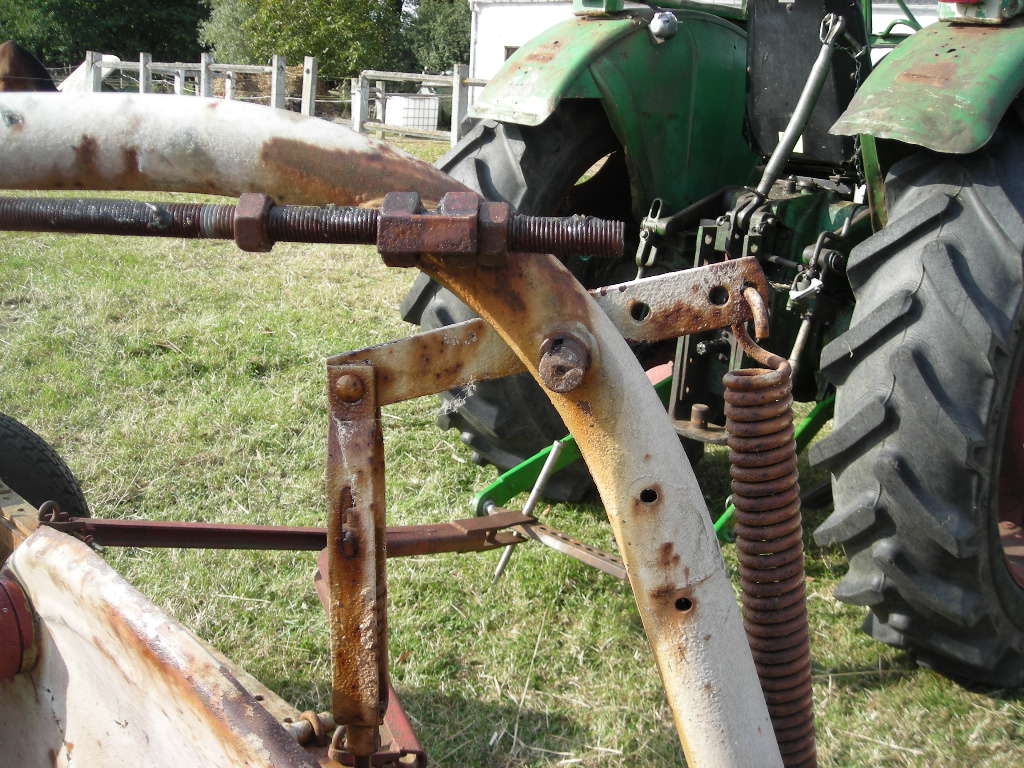

Le réglage de la hauteur a du être modifié sur ma machine. Le système de la manivelle a été remplacé par une longue tige fileté que l'on viens visser ou dévisser pour monter ou descendre.
Concernant le réglage sur la tourelle, que je n'arrive pas à faire pivoter, c'est l'axe qui me semble grippé. Je fait le nécessaire.
Mais débloquée, quelle est la manœuvre pour la faire pivoter et modifier le réglage ?.

[Papounet 82]

La roue posée par terre, tu débloques l'écrou, tu soulèves la plaque/rondelle, et tu fais tourner/rouler la roue à la main, jusqu'au point d'orientation qui te convient!

Le pivot se trouve en dessous de la machoire de transmission du réducteur au cardan!
Cette roue orientée différemment, les autres étants flotantes/libres, le timon déplacé dans l'alignement du rateau le tout ce trouve modifié et moins large!!

[Fidji]

Bonjour,

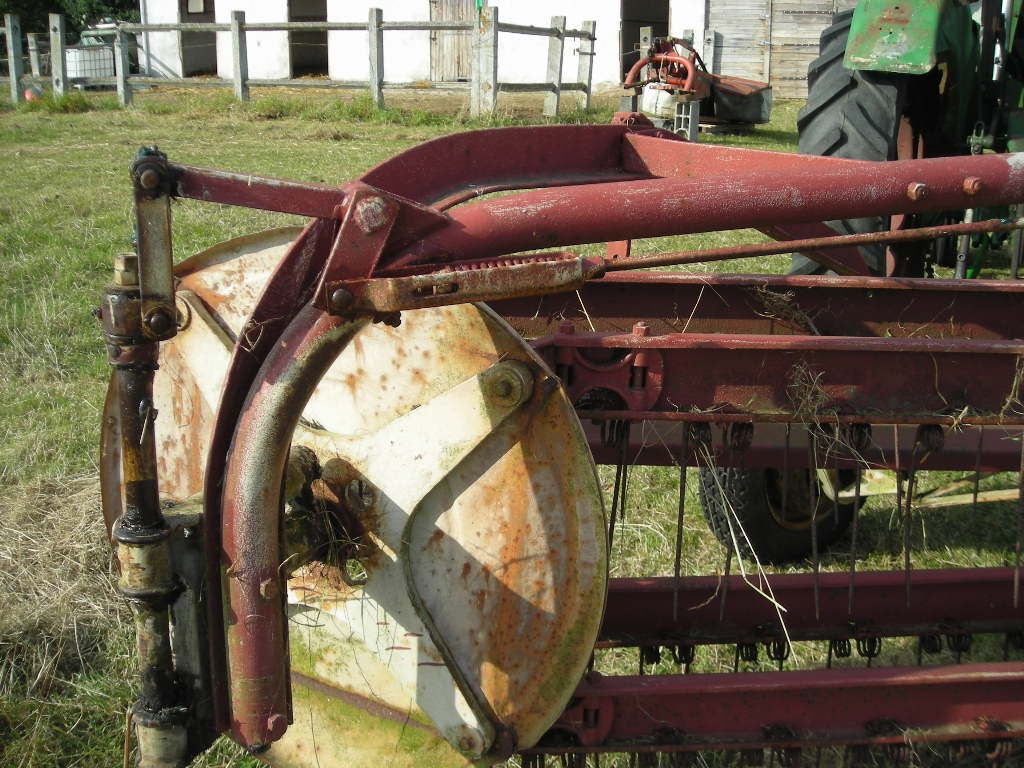

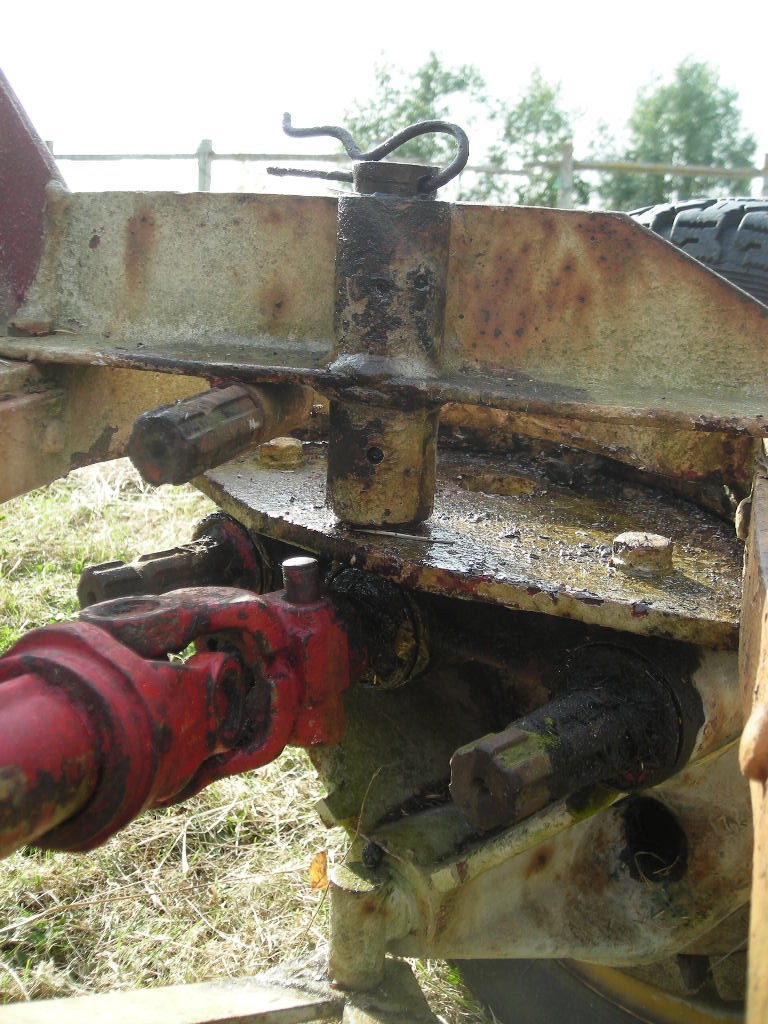

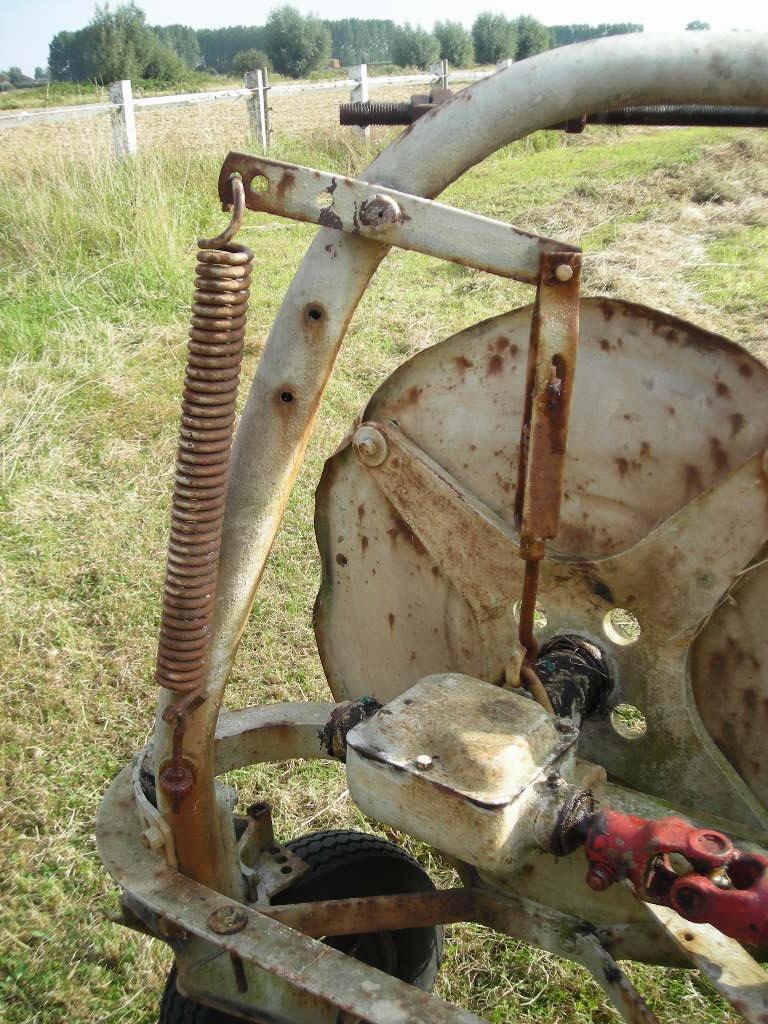

Voici quelques photos du faneur.
Ce qui est curieux, c'est qu'il n'y a aucune trace de corrosion sur cette machine.
90 % des graisseurs sont en bons états.
Je pulvérise régulièrement du dégrippant sur l'axe de la tourelle et de la manivelle, j'ai donné quelques coups de marteau, j'ai joué de la barre à mine, mais rien ne bouge.
Je me demande comment je vais débloquer ces deux axes. Si quelqu'un a une astuce ...

[Papounet 82]

Oui il te manque le petit "pont" avec couronne et vis sans fin, qui commande la partie avant en premier, et ensuite la partie arrière remplacé par la tige filetée

L'articulation: avec un peu de patience çà devrait se débloquer!
