transformation d'une remorque

[helvetdulac]

Bonjour à tous,
j'aide mon voisin pour transformer une remorque agricole normale en remorque basculante.
après bien des recherches, nous envisageons de placer un cadre mobile réalisé en profil U de 120 x 55 x 7 avec des IPN de 100 x 55 x 6 soudés pour maintenir l'écartement et qui prend appui sur les 2 longerons du chassis actuel.

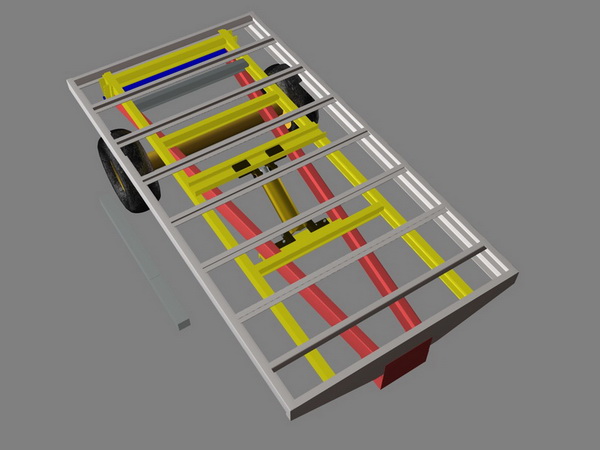

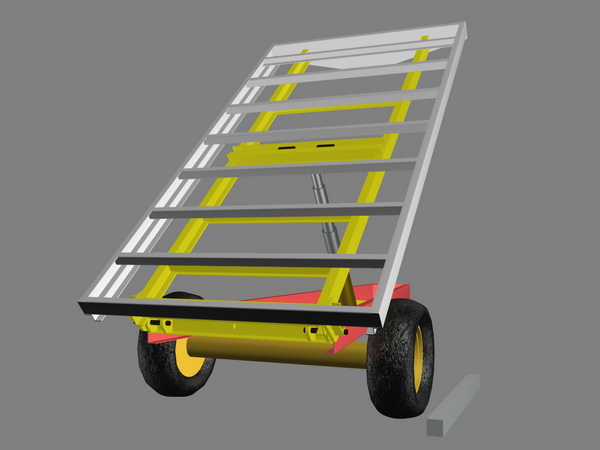

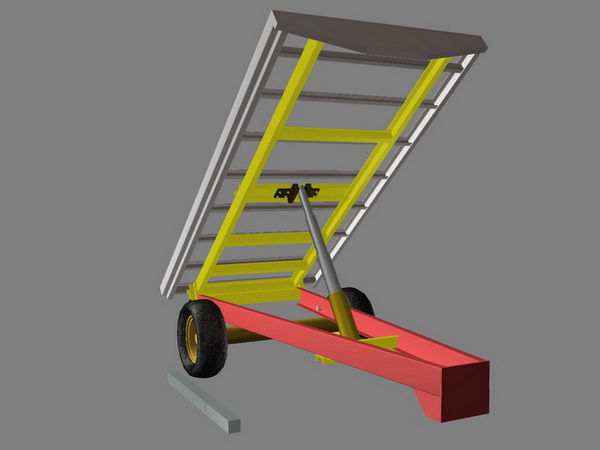

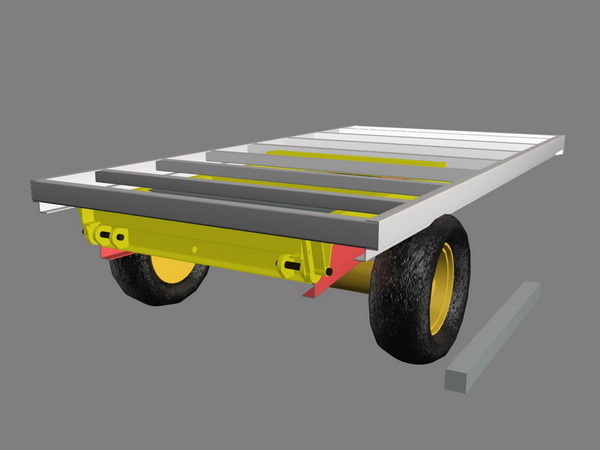

sur les photos de l'étude, le chassis actuel conservé est de couleur rouge, le plateau original qui sera fixé sur le nouveau cadre mobile est en gris et les nouvelles pièces sont en vert.
la partie mobile avec la charge prise en compte avec une bonne marge est estimée à 6000 Ko.

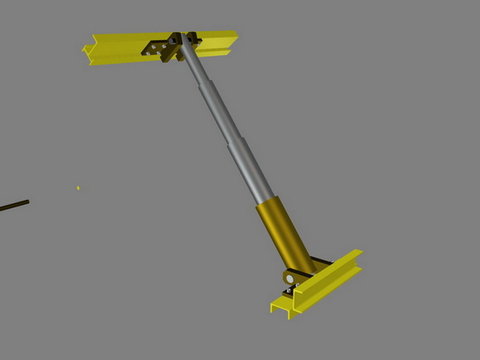

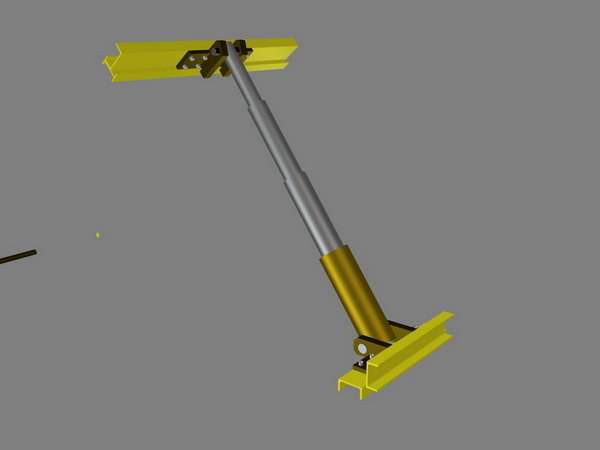

le vérin envisagé est un Socah équipé de 3 cylindres de diamètre 88, 107 et 126 pour une course de 1273 mm. la puissance développée avec une pression de 180 bar est de 16.5 tonnes.
l'angle de la partie mobile élévée au maximum est de 40 degrés.

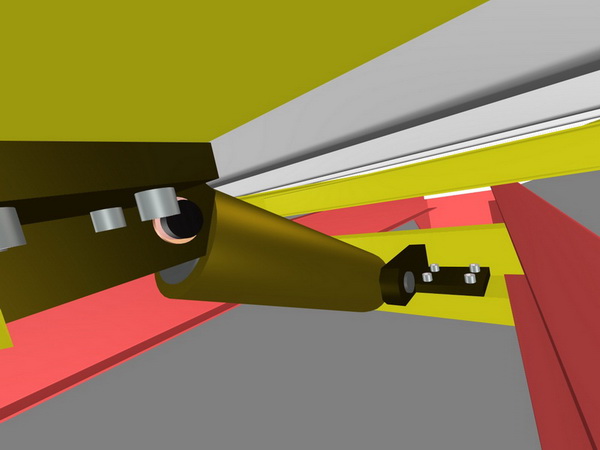

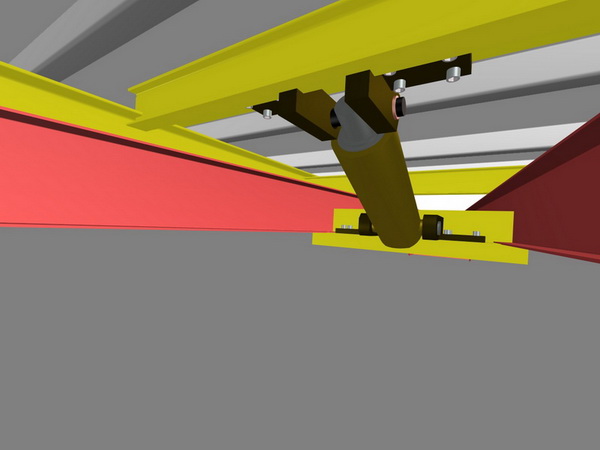

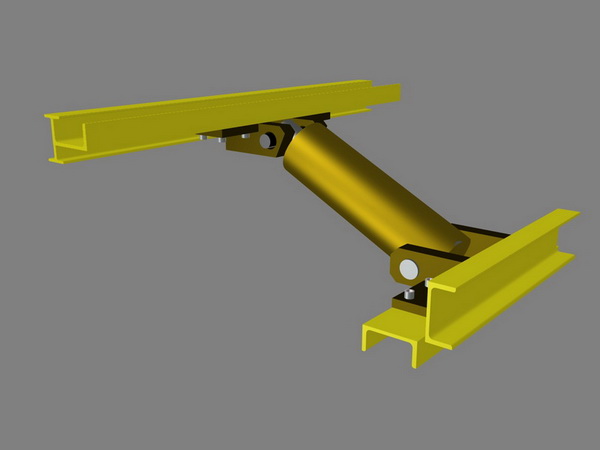

On nous a conseillé de réaliser les appuis du vérin avec 2 profilés soudés ensemble pour renforcer la résistance, les paliers sont réalisés dans des blocs de 30 mm d'épaisseur fixés sur les supports

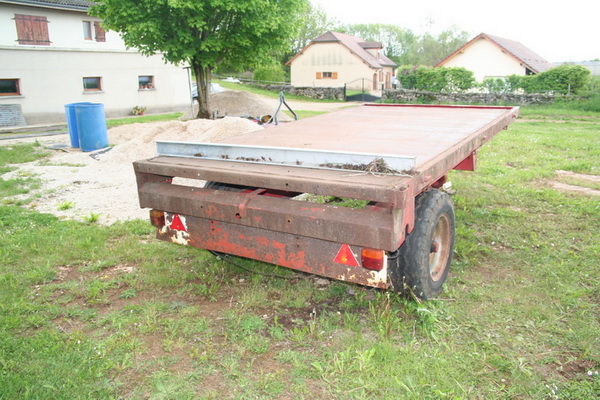

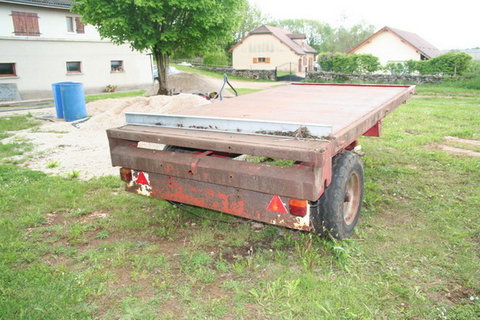

je joins des photos de la remorque actuelle et de ce qui est envisagé.

on va commencer à réunir les profilés la semaine prochaine, et on espère que la pluie va s'arrêter pour pouvoir commencer la séparation du plateau actuel.
Je mettrai des photos au fur à mesure de l'avancement des travaux

Merci d'avance de vos remarques

[JohnDeere]

Ça a l'air pas mal du tout. Vivement la suite!

[Charles]

Il faut avouer que cela fait envie ! Vivement le passage à la réalisation

[helvetdulac]

Il faut dire quand même que le partage des tâches est inégal !!!
tout ce qui est étude, dessin et recherche du matériel pour la réalisation me concerne.
Le reste , avec la meuleuse, le poste de soudure et la scie est accompli par mon voisin.
si il y a un intérêt pour un membre, je suis en train de faire les plans d'exécution. Je peux les passer.

[JohnDeere]

Inégale? Parce que tu fais le principal?
Je plaisante. Le plus important dans ce genre de projet, c'est ce qu'on apprend l'un et l'autre.
Personnellement, je n'ai pas d'intérêt immédiat à voir les plans.
Mais je trouve que c'est toujours intéressant à regarder!

[stef68]

alors moi cela peu m intéresser d ici peu quand aurais recuperer ma remorque

[helvetdulac]

Bonjour Charles,
Non ce n'est pas le principal du boulot, d'autant que c'est comme le sport,
sur une chaise devant un écran, à 73 printemps, on supporte mieux.
En plus quand on aime ça, y a pas de limites !!!!

[helvetdulac]

Bonjour à tous,
Voilà, c'est parti !

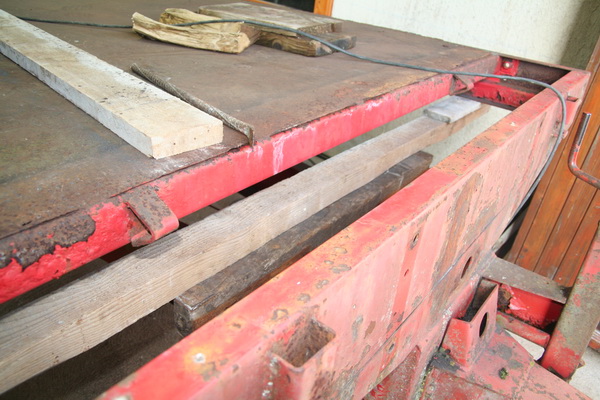

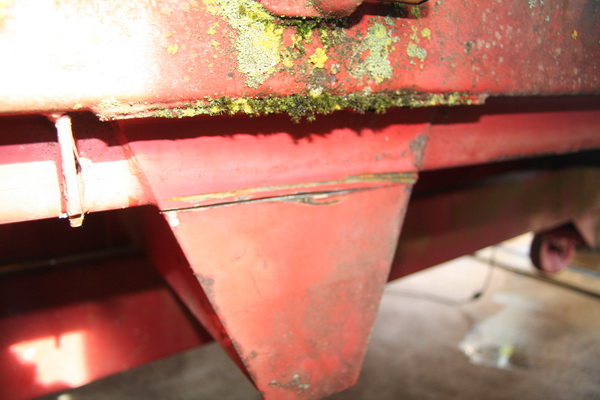

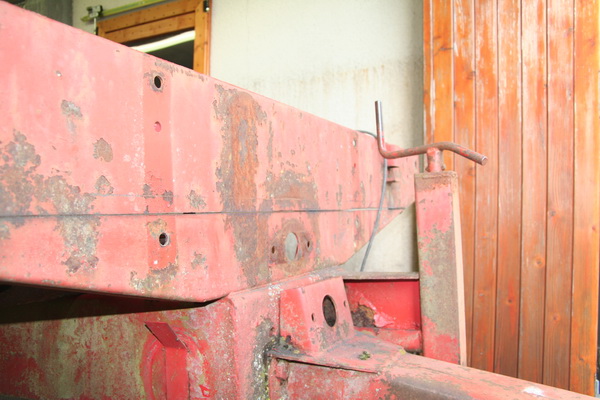

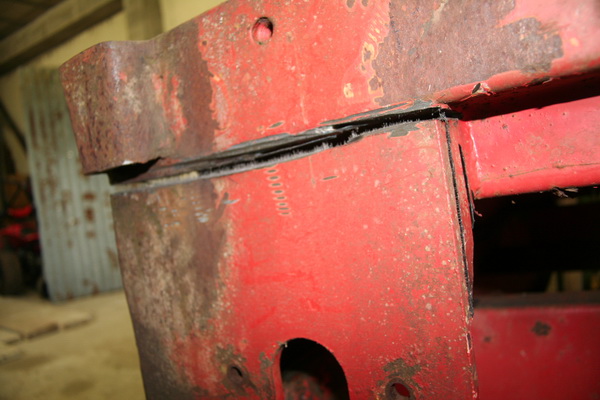

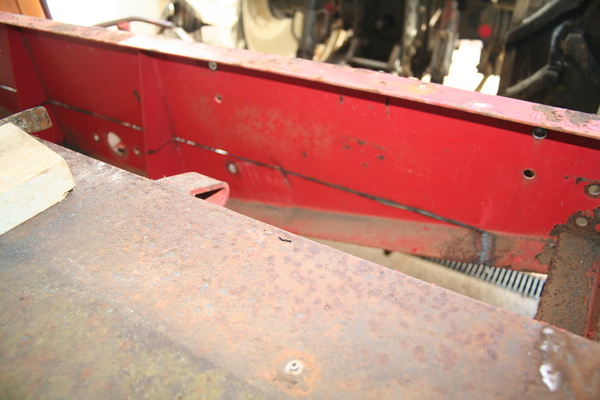

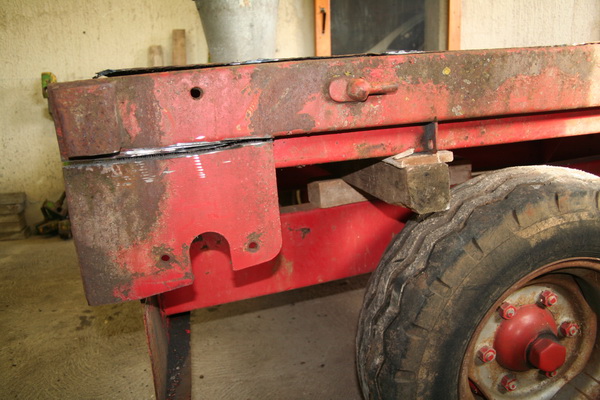

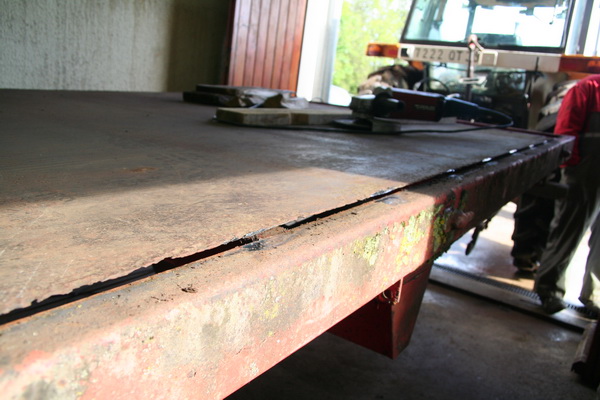

Raphael (mon voisin) a commencé la séparation des élément châssis / plateau.
ça fait pas mal de mètres à tronçonner et de disques sur la meuleuse.

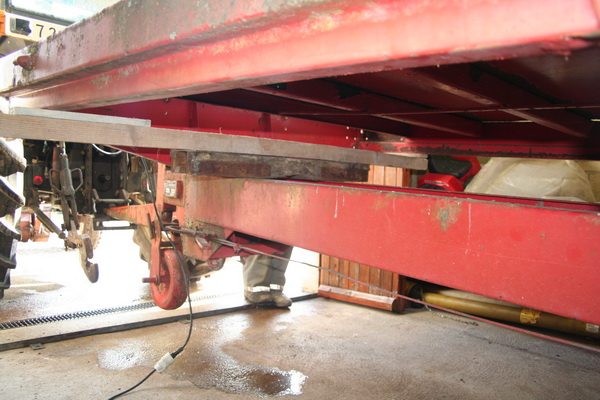

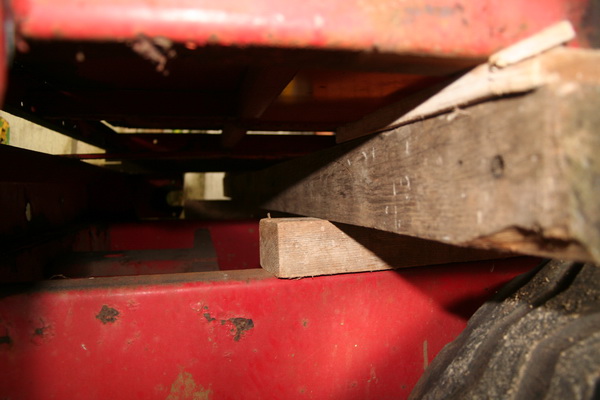

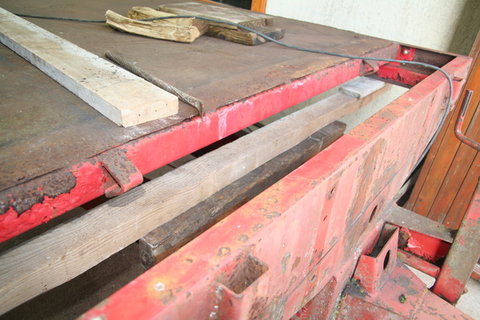

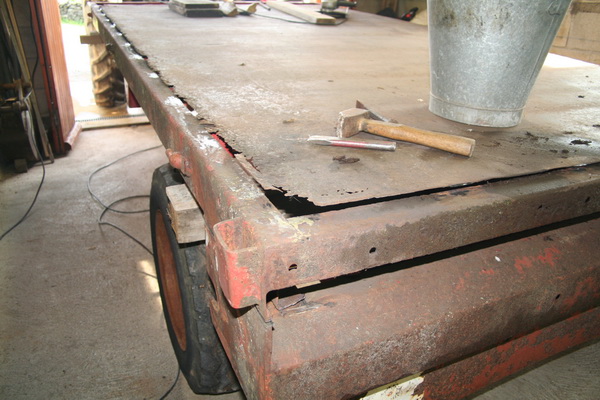

Quelques photos des premiers travaux et du calage pour tenir le tout.

La semaine prochaine, je vais aller chercher les profilés pour réaliser le châssis intermédiaire.

Le temps pluvieux a des avantages, les travaux impossible au jardin permettent de comprimer les délais d'exécution.

A plus tard pour les nouvelles photos de l'avancement des travaux

[Nicodeutzfan]

Merci de nous partager l'avancement des travaux!

[Charles]

Je reste sans voix à la vitesse à laquelle vous avancez ! A peine quelques jours encore la modélisation et le début des travaux, je crois tu ferais envie à pas mal d'entreprises qui ont du mal à lancer des chantiers en aussi peu de temps

Tu modèles avec Google Sketchup c'est ça ? Il va falloir que je m'y mette sérieusement alors !

PS : quelle est la marque du tracteur que l'on voit de dos sur une des photos ?
