axe pivot

Votre Deutz vous pose des souci ? Venez en parler ici!
Répondre
Avatar du membre
richard66
Membre
Messages : 19
Enregistré le : 11 nov. 2019, 10:43
Tracteur(s) : deutz dx110
Prénom : richard
Localisation : 88320 lamarche

axe pivot

Message par richard66 »

bonjour
qui aurait la solution pour démonter les axes de pivot d'un pont portal.
merci



Avatar du membre
Seba
Membre
Messages : 1133
Enregistré le : 02 sept. 2016, 20:49
Tracteur(s) : Deutz D3006
Prénom : Sébastien

Re: axe pivot

Message par Seba »

richard66 a écrit :
19 mai 2020, 09:34
bonjour
qui aurait la solution pour démonter les axes de pivot d'un pont portal.
merci
Salut Richard, peux-tu nous faire des photos, qu'on puisse se représenter la chose, ça pourra donner des idées de comment s'y prendre ;-)



Avatar du membre
richard66
Membre
Messages : 19
Enregistré le : 11 nov. 2019, 10:43
Tracteur(s) : deutz dx110
Prénom : richard
Localisation : 88320 lamarche

Re: axe pivot

Message par richard66 »

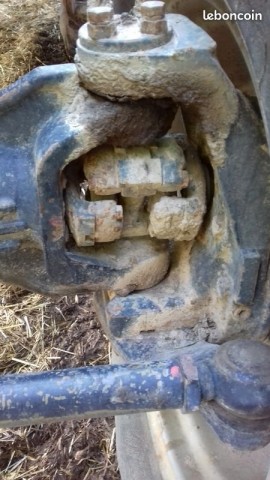

celui de dessus j'ai ressui avec un burin mais celui de dessous il doit être bien gripper.
Fichiers joints



Avatar du membre
Seba
Membre
Messages : 1133
Enregistré le : 02 sept. 2016, 20:49
Tracteur(s) : Deutz D3006
Prénom : Sébastien

Re: axe pivot

Message par Seba »

Bonsoir Richard,

Je ne sais pas si ça peut t'aider, mais voici une vidéo pour le démontage sur un pont ZF de DX. Le montage est peut-être un peu différent, mais voici comment cette personne a fait.
Il fait le pivot supérieur et puis, passe à celui du dessous. Toujours la même technique, un tube creux, une tige filetée et il serre pour faire passer l'axe dans le tube creux. Technique que j'ai expérimentée pour sortir l'axe de balancier et axe de marche AR sur mon 3006. Si ce n'est pas grippé, ça doit venir, sinon, attention de ne pas cassé la tige filetée dans le pas de vis....



Avatar du membre
richard66
Membre
Messages : 19
Enregistré le : 11 nov. 2019, 10:43
Tracteur(s) : deutz dx110
Prénom : richard
Localisation : 88320 lamarche

Re: axe pivot

Message par richard66 »

bonjour merci pour la vidéo
j'ai tarauder le trous du graisseur et fixé une tige filetée avec une plaque et un tube pour faire un arrache

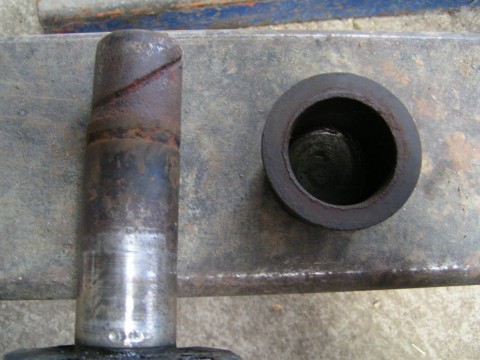

j'ai réussi a avoir sa peau a se pivot, il est complétement usée.
l'ancien proprio devait être allergique a la graisse



Avatar du membre
Seba
Membre
Messages : 1133
Enregistré le : 02 sept. 2016, 20:49
Tracteur(s) : Deutz D3006
Prénom : Sébastien

Re: axe pivot

Message par Seba »

richard66 a écrit :
24 mai 2020, 08:19
bonjour merci pour la vidéo
j'ai tarauder le trous du graisseur et fixé une tige filetée avec une plaque et un tube pour faire un arrache
j'ai réussi a avoir sa peau a se pivot, il est complétement usée.
l'ancien proprio devait être allergique a la graisse
Salut Richard, donc tu t'es inspiré de cette vidéo ?

Je sais qu'il explique en allemand, mais si tu cherches des vidéos pour des démontages, tu peux regarder ses vidéos Youtube, il en a à la pelle et s'y connait :grin: ;-)

Après tu n'avais pas le même pont, je me doute, tu n'as pas des photos pour que l'on voit comment tu t'y es pris, ça peut toujours servir pour d'autres ;-) :super:



Avatar du membre
richard66
Membre
Messages : 19
Enregistré le : 11 nov. 2019, 10:43
Tracteur(s) : deutz dx110
Prénom : richard
Localisation : 88320 lamarche

Re: axe pivot

Message par richard66 »

désoler j'ai pas penser a faire une photo du montage.
Fichiers joints

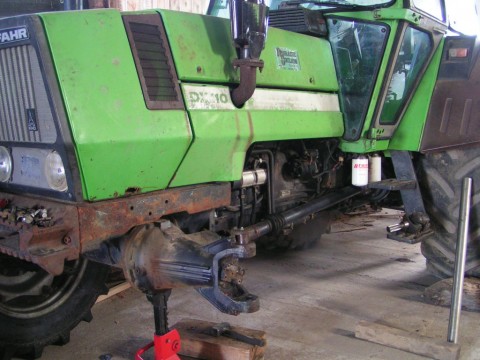

dx 110.JPG



Avatar du membre
Seba
Membre
Messages : 1133
Enregistré le : 02 sept. 2016, 20:49
Tracteur(s) : Deutz D3006
Prénom : Sébastien

Re: axe pivot

Message par Seba »

L'axe a l'air bien grippé, en effet, il devait pas bouger tout seul, il a fallut un bon petit coup de pouce pour le sortir, à n'en pas douter :wink:

Au pire, si tu savais faire un montage à blanc, quand tout est remonté, juste pour montrer où et quoi faire ;-) :super:



Avatar du membre
13090
Membre
Messages : 433
Enregistré le : 28 août 2012, 22:45
Tracteur(s) : dx 4.47
agrotron 130
agrotron k90
Prénom : thierry

Re: axe pivot

Message par 13090 »

Quel diamètre de tige filete as tu utilise ?
Sur certain modèle le trou du graisseur est petit, dans les garages certains soude un bon morceau de fer plat dessus l'axe ,ca permet de le faire tourner ,pareil pour les axes de balancier d'essieu avant
