transformation d'une remorque

[JohnDeere]

La réalisation est vraiment superbe!!


Je rejoins la remarque à propos de la résistance du chassis au niveau du verin.
Est-ce que vous avez prévu un renfort?

[helvetdulac]

Bonjour à tous,
effectivement, je n'ai pas prévu de renfort vertical au niveau du vérin, n'étant pas spécialiste de ce genre de construction, je pensais que la section du chassis était suffisante, compte tenu de ce que nous avons vu sur des modèles du commerce.

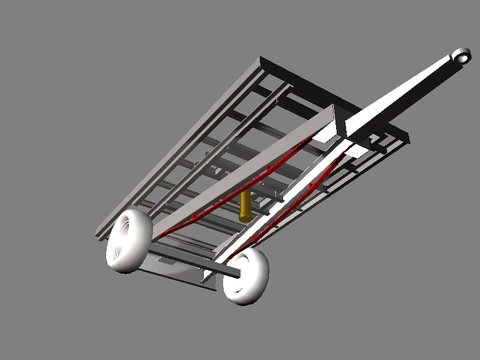

j'envisage de renforcer le châssis original avec le même système de renfort des wagons plats sncf. 2 fers plat de 50 x 10 mm de section, longueur 2.5 m pliés et soudé selon la réprésentation en rouge sur les 2 photos jointes.
Qu'en pensent les spécialistes ?
merci d'avance de vos avis

[Somdeutz]

Bonsoir,
c'est exactement ce que je t'aurait conseillé, par contre tu peu mettre du plat moins épais mais plus large de la même largeur que ton châssis. Je mettrai plus de "piliers" verticaux et en tube (4 ou 6) rectangulaire de la même largeur que ton plat et donc que ton châssis.

[JohnDeere]

Je ne suis pas spécialiste, mais en créant cette triangulation, tu rigidifies l'ensemble du chassis. Est-ce qu'un renfort au niveau de l'attache du vérin ne serait pas plus appropriée? En effet, au bennage, c'est à cet endroit que la contrainte sera maximale.

J'irai mesurer les poutrelles de ma benne 8T tout à l'heure.

[helvetdulac]

Bonjour à tous

Enfin, c'est terminé ! je sais que Dieu n'a mis que 7 jours pour faire le monde, mais Raphaël et moi ne sommes pas Dieu.

En plus, Raphaël ayant fait l'acquisition d'une mini pelleteuse (2.8 tonnes quand même), on a du faire quelques adaptations pour pouvoir la transporter avec la remorque. En plus ôter la rouille et repeindre complètement l'ensemble à pris du temps, surtout quand on travaille toute la journée.
Finalement, début juin, l'ensemble a pu être "immortalisé".

Pour info, l'étude originale sur papier et la réalisation finale a sensiblement changé, surtout sur la position et le type de vérin. C'est grâce a vos conseils et avis que, comme d'habitude nous avons adapté à nos besoins.

Je répète que même si c'est important pour décider, mon travail s'est résumé à dessiner en 3D et à l'échelle, ce que je maitrise, les travaux à réaliser avec les dimensions exactes; c'est à Raphaël que revient l'intégralité de la réalisation.

je joins les photos de l'ensemble terminé.


Remorque terminée avec la pelleteuse chargée

Remorque avec rampes pour la pelleteuse

Remorque levée au maximum.

vérin sorti au maximum

vérin sorti au maximum, vu de coté

Remorque levée au maximum, vue arrière

vérin sorti au maximum, détail

vérin détail montage,

Remorque articulation benne

renfort chassis détail

Remorque avec ridelles

Remorque avec ridelles

Remorque avec ridelles

Remorque fermée complète

Remorque fermée complète

Remorque fermée complète

[bzh6507]

belle réalisation !!!

[4.90]

Super travail !
Bravo à vous deux !

[MICKAEL 27110]

c'est du très très beau boulo tous sa félicitation

[Somdeutz]

Bonsoir,
très belle réalisation doublé d'une finition infaillible.
Félicitation au concepteur 3D et au réalisateur.

[Charles]

C'est vrai que là, si tu n'avais pas créé ce sujet pour montrer la conception de la remorque, il serait difficile de croire que ce serait deux amis à la conception et réalisation !
Merci beaucoup pour le feed-back
