Filtre hydraulique relevage D5006 de 69

[Heligo35]

Bonjour Daniel,
Merci de tes efforts.
les trois filtres auraientt la même fonction mais pour des montages différents.
sur le N° 2 le clapet (ou autre chose )c'est la pastille rouge orange au milieu du filtre il y a un ressort dessous mais tu ne le vois pas il est dans le filtre.
sur le mien il n'y en a pas( de clapet)ce doit être le couvercle avec le ressort qui fait office.

j'explique l'historique:( enfin j'essaye)
Ne trouvant pas de filtre comme le n°3 monté d'origine.
J'ai cherché une solution de remplacement et j'ai trouvé le filtre n°2 qui se monte aussi sur les d5006, mais qui ne va pas directement sur le mien.(post du 18/08/14 à 11h27 photo du bas).

Alors j'ai trouvé d'occasion ce robinet qui était monté sur un relevage de DEUTZ et s’intègre dans le filtre N° 2 mais qui par contre (ce robinet) doit être visé dans le bâti du relevage sur l'arrivée d'huile alors que mon filtre le N° 3 est emboité dans le bâti. et en même temps (pour garder la hauteur de filtre) j'ai récupérer le couvercle Alu qui va sur le filtre N° 2 car mon couvercle d'origine est moitié alu avec un gros bouchon plastique muni d'un ressort qui appui sur le filtre et donc ne pouvait pas aller avec le filtre N°2.
Donc ce qui m’arrête pour monter le filtre N° 2 c'est le filetage du robinet plastique que je ne peux pas mettre dans le logement de mon ancien filtre qui lui est emboité. si je pouvais le faire mon affaire je pense serait réglée.
en résumè:
Je ne sais ( je n'ose) pas démonter la pièce qui est dans le logement de filtre à l'arrivée d'huile de mon relevage pour y visser le robinet plastique et ainsi mettre le filtre N°2 avec le couvercle tout alu.
Cependant il serait évidement préférable de trouver un filtre d'origine tel le N° 3 avec ses joints feutre.
Mais bon... courage

Merci encore Daniel et à tous les autres.
Très cordialement

[Heligo35]

Re Daniel

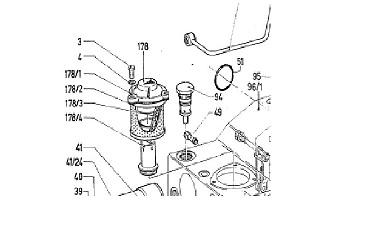

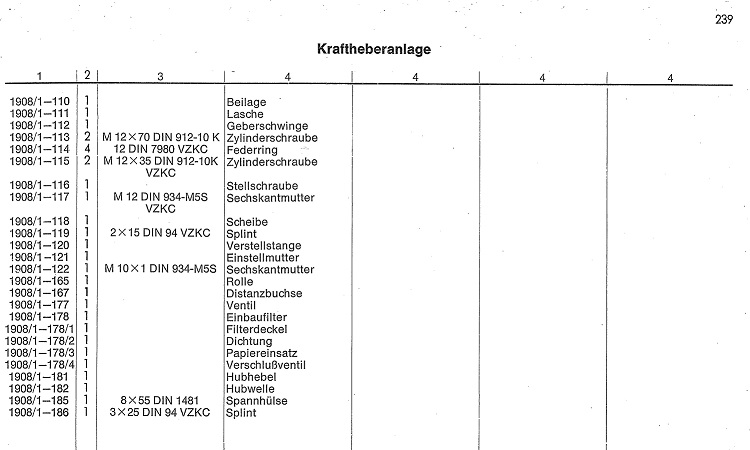

extrait du part list allemand du D5006 ou comment devrait être mon système.
ce qui me gène c'est la pièce 178/4 que je ne sais pas ou si je peux la démonter pour monter le filtre N°2

PL 1.jpg (21.06 Kio) Vu 2243 fois

[BKT]

Bonjour à tous,

Pierre, hé ben, de plus en plus bizarroïde je viens de regardé le catalogue de chez (Bepco) tu-as exactement le même filtre que le mien, a qui je n'ai pas encore regardé pour le remplacer ce qui m'intrique c'est la photo que tu as eu de chez eux, avec le bon filtre et dans leur catalogue, c'est différent . Pire le filtre ferait même 100 mm de haut je poursuis les recherches
Je joints le lien de Bepco pour info

http://www.tracpieces-online.com/consol ... =60/240-10

Daniel

[Heligo35]

Re Daniel,
Pour celui de 100 de hauteur il lui faut intercaler une entre toise ( une rehausse Alu) entre le couvercle alu et le carter
mais cela ne nous aide pas !!

[MICKAEL 27110]

Re Daniel,
Pour celui de 100 de hauteur il lui faut intercalé l'entre toise ( la rehausse Alu) entre le couvercle alu et le carter
mais cela ne nous aide pas !!

a tu une casse agricole dans ton secteur car si non tu serai sauvé tu pourrai faire la modif avec la rehausse

[Heligo35]

Bonjour Mickael,
Non la hauteur ce n'est pas le problème, le problème c'est de pouvoir ou savoir démonter la pièce 178/4 du part list pour pouvoir mettre le robinet plastique et changer le systeme de filtre que ce soit le 60mm ou le 100 avec rehausse.
Merci quand même.

[BKT]

Re Daniel,
Pour celui de 100 de hauteur il lui faut intercaler une entre toise ( une rehausse Alu) entre le couvercle alu et le carter
mais cela ne nous aide pas !!

Re Pierre,

Ok, mais si c'est la solution, il faut aller dans se sens là, avec t-on filtre as-tu quelque chose au dessus avant de refermer le couvercle ?? ou bien tu na rien et par contre c'est en dessous qu'il y a un intercalaire ??, petite photo de t-on montage d'origine avec toutes les pièces seraient les bienvenus et si tu-peux celui du fond du filtre

PS: J'avais pas vu t-on dernier message avant de l'envoyer !!!

Daniel

[BKT]

Bonjour Mickael,
Non la hauteur ce n'est pas le problème, le problème c'est de pouvoir ou savoir démonter la pièce 178/4 du part list pour pouvoir mettre le robinet plastique et changer le systeme de filtre que ce soit le 60mm ou le 100 avec rehausse.
Merci quand même.

Pierre,

Mais en mettant le 100, faut-il encore le robinet en plastique ??, ne peut-il pas aller directement dedans et mettre une rehausse pour le tenir correctement ???

Daniel

[Heligo35]

Daniel,
je ne sais pas pour le filtre de 100 avec la rehausse et le robinet.

[BKT]

Daniel,
je ne sais pas pour le filtre de 100 avec la rehausse et le robinet.

Pierre,

Ok mais sans robinet sa dit quoi ?? possible ou pas !! ou bien c'est la fameuse pièce 178/4 qui gène pour le 100 ??
